La vidéo virale Volvo Ex90 a expliqué: comment les capteurs LiDAR peuvent ruiner votre appareil photo de téléphone

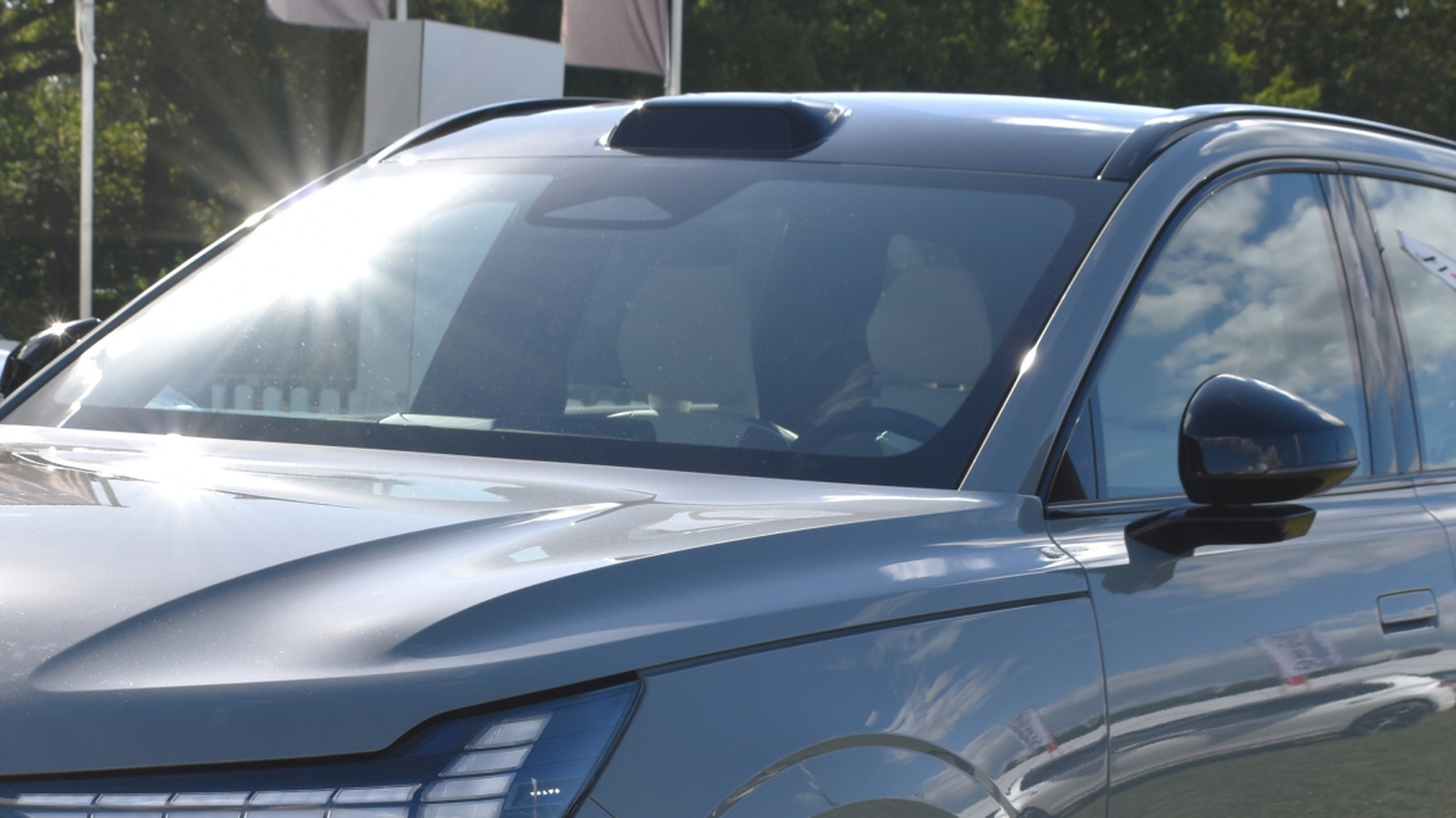

Il y a quelques semaines, une vidéo plutôt intéressante a été partagée sur Reddit. Une personne utilisant un iPhone 16 Pro Max a tenté de capturer le système laser lidar monté au sommet du Volvo Ex90 pour la détection d'objets et de donner un sens à l'environnement de la voiture. Au lieu de capturer des images claires, le capteur de l'appareil photo du téléphone a commencé à agir de manière irrégulière et de nombreux artefacts de couleur en forme de point ont commencé à remplir le viseur.

Maintenant, avant de fouiller dans les détails du comment et pourquoi, voici le bas. Oui, les poutres infrarouges à haute énergie tirées par le capteur LiDAR peuvent endommager la caméra de votre téléphone. « Le lidar, étant un système basé sur le laser, utilise des ondes de lumière infrarouge qui peuvent endommager certains appareils de caméra. Cela peut inclure des smartphones ou des téléphones équipés d'une caméra », prévient Volvo sur son site Web.

Ensuite, si vous regardez de près la vidéo, vous remarquerez que le capteur de la caméra ne semble être affecté que lors du zoom avant (en utilisant le capteur de téléobjectif), mais n'agit pas étrange lorsque le capteur de vue large régulier est utilisé. Eh bien, cela a à voir avec le fait que l'appareil photo principal a une ouverture beaucoup plus large (f / 1,78) par rapport à la caméra Zoom (f / 2,8) sur le smartphone Apple phare. De plus, le tunnel léger menant au capteur de caméra zoom a plusieurs lentilles et des éléments de prisme pour fournir plus de concentration pour une capture à longue portée nette. Cette voie plus étroite et plus focalisée est ce qui a fait que la caméra zoom réagit plus rapidement aux faisceaux infrarouges pulsants par rapport au capteur principal de l'ouverture plus large.

Le système LiDAR monté sur la Volvo Ex90 est fourni par une entreprise nommée Luminar. Désormais, ces systèmes utilisent soit les poutres infrarouges de la longueur d'onde nanométrique de 1550, soit le groupe nanométrique 905/940. Luminar, qui a fourni le module Iris Lidar, jugeait le système infrarouge nanométrique de 1550 plus efficace. Selon Luminar, les systèmes LiDAR de 1550 nm peuvent envoyer 17 fois plus de photons (ou de paquets de lumière) que les kits de la série de 900 nm pour obtenir une augmentation équivalente de la résolution d'image et une plage de couverture quatre fois plus élevée.

C'est là que les problèmes commencent pour les capteurs de caméra pour smartphone. Vous voyez, les poutres nanométriques 1550 sont particulièrement dangereuses pour le capteur d'image CMOS (CIS), le kit fondamental alimentant les caméras installées à l'intérieur des smartphones modernes. Selon un document de recherche publié dans The Optics Express Journal, l'exposition au faisceau infrarouge nanométrique 1550 généré par les kits LiDAR peut provoquer « des dommages ponctuels, des dommages à la ligne et des dégâts croisés » aux capteurs de la caméra.

La plus grande part des dégâts est subie par le filtre Bayer, qui est responsable de la détection des couleurs. Lorsque le nanomètre 1550 focalisé tombe sur le filtre, il provoque un chauffage rapide. « Lorsque le laser absorbé était suffisant, le filtre Bayer a atteint le point d'ébullition et les éclaboussures, une partie du micro-objectif et le filtre Bayer manquaient en raison de la pression thermique », explique le document de recherche. Les fils métalliques sous-jacents subissent également des dommages, entraînant finalement des dommages optiques, un court-circuit et une fusion de la photodiode. En un mot, ne pointez pas votre appareil photo sur le capteur lidar sur un Vovlo Ex90, ou toute autre voiture d'ailleurs.
